模芯用硬质合金圆柱

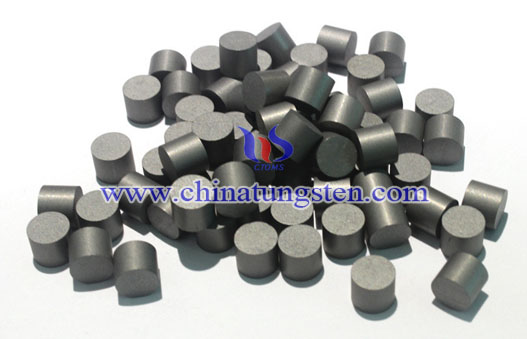

硬质合金圆柱图片

硬质合金圆柱图片

模芯用硬质合金圆柱硬度高，抗弯强度好，具有耐磨且不易崩缺，不易断裂的特点,适用于耐磨性要求高，缩径、单次变形量小的模具。

常用模具外径、芯杆尺寸明细表(注：模具高度可调节单位：mm)

外径规格	芯杆尺寸					外径规格	芯杆尺寸
Φ5.5	1.0~3.0					Φ25 Φ30 Φ35 Φ40	1.2~9.9(每间隔0.1mm一个芯杆尺寸)
Φ8	1.0~5.0						10	10.3	10.6	10.9	11
Φ9	1.0~6.0						11.2	11.5	11.7	12	12.2
Φ10	1.0~6.0						12.5	12.8	13	13.3	13.5
Φ10-1	1.0~7.0						13.7	14	14.3	14.5	14.8
Φ12	1.0~8.0						15	15.2	15.5	15.8	16
Φ12-1	1.0~9.0						16.3	16.6	16.8	17	17.2
Φ13	1.0~8.0						17.4	17.7	18	18.2	18.5
Φ14	1.2~8.0						18.8	19	19.2	19.5	19.7
Φ15	1.0~10.0						20	20.2	20.4	20.7	21
Φ15-1	1.0~10.0						21.3	21.5	21.8	22	22.3
Φ16	1.0~10.0						22.5	22.7
Φ18	1.0~10.0
Φ20	1.0~10.0
Φ22	1.0~10.0
Φ45 Φ50 Φ55	1.2~9.9(每间隔0.1mm一个芯杆尺寸)					Φ60 Φ65 Φ70 Φ80	1.2~9.9(每间隔0.1mm一个芯杆尺寸)
	10	10.3	10.6	10.9	11		10	10.3	10.6	10.9	11
	11.2	11.5	11.7	12	12.2		11.2	11.5	11.7	12	12.2
	12.5	12.8	13	13.3	13.5		12.5	12.8	13	13.3	13.5
	13.7	14	14.3	14.5	14.8		13.7	14	14.3	14.5	14.8
	15	15.2	15.5	15.8	16		15	15.2	15.5	15.8	16
	16.3	16.6	16.8	17	17.2		16.3	16.6	16.8	17	17.2
	17.4	17.7	18	18.2	18.5		17.4	17.7	18	18.2	18.5
	18.8	19	19.2	19.5	19.7		18.8	19	19.2	19.5	19.7
	20	20.2	20.4	20.7	21		20	20.2	20.4	20.7	21
	21.3	21.5	21.8	22	22.3		21.3	21.5	21.8	22	22.3
	22.5	22.7	23	23.2	23.4		22.5	22.7	23	23.2	23.4
	23.7	24	24.2	24.4	24.7		23.7	24	24.2	24.4	24.7
	25	25.3	30	34.8			25	25.3	30	34.8	39.5
Φ90	39.5	50				Φ100	50	64
Φ110	39.5	50	64	79.5		Φ150	39.5	50	64	79.5	100
Φ170	39.5	50	64	79.5	124	Φ180	39.5	50	64	79.5	124
